40CH DWDM Mux Demux

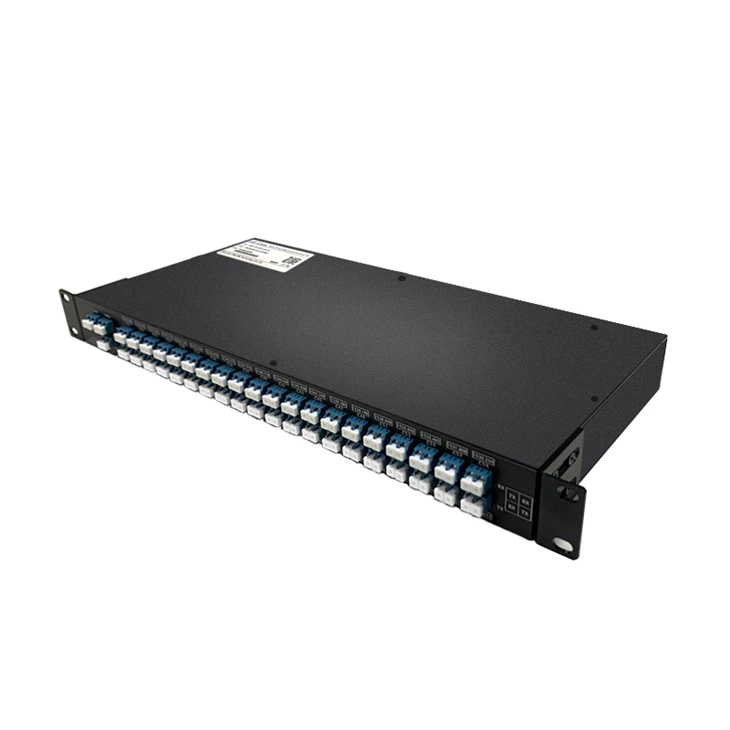

40CH DWDM Mux Demux är en DWDM-enhet med hög densitet och låg förlust lämplig för långdistansöverföring baserad på AAWG-teknik (Gaussian Arrayed Waveguide Grating). Enheten är ett 1U 19-tums rackmonterat filter med kombinerade multiplex-/demultiplexeringsfunktioner. Enheten överensstämmer med ITU-T G.694.1 100GHz-nätstandarden och utökar kapaciteten för C-bandsområdet. De uppvisar låga förluster, temperaturokänslighet och tillförlitlig prestanda i alla systemapplikationer. Fasta Mux/DeMux-moduler erbjuder lågkostnadslösningar för våglängdshantering som är lämpliga för långdistans-, tunnelbane- och accessapplikationer.





Våglängd	40 kanaler C21-C60	Kanalavstånd	100GHz (0,8nm)
1310nm portpassband	1260nm~1360nm	Centrumvåglängdsnoggrannhet	±0.05nm
Kanalpassband	±0.11nm	Teknik Typ	AAWG(Gaussiska)
Insättningsförlust	Mindre än eller lika med 5.0dB, 3.5dB Vanligt	Insättningsförlust @ 1 % mån	Mindre än eller lika med 26dB
Insättningsförlust@1310 Port	Mindre än eller lika med 1,5dB	Passband Krusning	Mindre än eller lika med 1,5dB
Avkastningsförlust	Större än eller lika med 40dB	Direktivitet	Större än eller lika med 40dB
Anslutningstyp	LC/UPC	Krafthantering	Mindre än eller lika med 300mW
Kanalisolering	Intilliggande Större än eller lika med 25dB Icke-intilliggande Större än eller lika med 29dB	Temperatur	Fungerar -5 till 65 grader (23 till 149 grader F) Lagring -40 till 85 grader (-40 till 185 grader F)
Formfaktor	1RU höjd, 19" rackmontering	Mått (HxBxD)	1,73"x19"x10,28" (44x481,8x261,2mm)





● 40 kanaler kompatibla med ITU G.694.1 med 100 GHz avstånd
● Låg insättningsförlust: Typiskt 3,5 dB, max 5,0dB
● 1310nm port för att öka kapaciteten
● 1 % monitorportsignal för att övervaka kanaleffektnivåerna
● Baserat på Gaussian Arrayed Waveguide Grating (AAWG)
● Lösningen kan anpassas efter kundens applikationskrav





C21-C60-kanalportar för ITU-nät DWDM-trafik, 1310nm-portar för 10G/40G/100G/400G traditionell trafik och MON-portar för optisk prestandaövervakning. Övervakningsporten tillhandahåller flexibla övervakningsmetoder med 1 % (valfritt 2 %, 3 %, 5 %) delat förhållande, som kan testa effekten, våglängden och optiska signal-brusförhållandet (OSNR) för optiska signaler utan att avbryta tjänsterna .

Konfigurationen av 40CH DWDM MUX DEMUX är flexibel och olika kanaler kan konfigureras efter kundens behov. Därför kan kunderna skräddarsy den efter deras behov, vilket minskar slöseri och kostnader. Samtidigt stöder den också en mängd olika gränssnitt, inklusive SC/LC/FC/ST, vilket är bekvämt för kunderna att välja.





40CH DWDM MUX DEMUX används huvudsakligen i datacenter, internetväxlingscenter, trådlösa överföringsbasstationer och andra områden. Det kan tillhandahålla effektiva dataöverföringslösningar, underlätta gränsöverskridande överföring mellan datacenter och utbyta datacenter, minska informationsförlust och datafördröjning. För trådlösa basstationer kan den tillhandahålla fler dataöverföringskanaler, bättre möta konsumenternas efterfrågan på trådlös data och förbättra kvaliteten och hastigheten på dataöverföringen. Det är en nödvändig utrustning i den digitala informationsåldern och kommer att ge viktiga bidrag till en stabil utveckling av den digitala ekonomin.



1. Enkelfiber

Enkel dubbelriktad överföring bör användas i par, MUX/DEMUX-porten för specifik våglängd måste vara motsatt

2. Dubbelfiber



Kanal	Frekvens (THz)	Våglängd (nm)	Kanal	Frekvens (THz)	Våglängd (nm)
H60	196.05	1529.163	C60	196	1529.553
H59	195.95	1529.944	C59	195.9	1530.334
H58	195.85	1530.725	C58	195.8	1531.116
H57	195.75	1531.507	C57	195.7	1531.898
H56	195.65	1532.290	C56	195.6	1532.681
H55	195.55	1533.073	C55	195.5	1533.465
H54	195.45	1533.858	C54	195.4	1534.250
H53	195.35	1534.643	C53	195.3	1535.036
H52	195.25	1535.429	C52	195.2	1535.822
H51	195.15	1536.216	C51	195.1	1536.609
H50	195.05	1537.003	C50	195	1537.397
H49	194.95	1537.792	C49	194.9	1538.186
H48	194.85	1538.581	C48	194.8	1538.976
H47	194.75	1539.371	C47	194.7	1539.766
H46	194.65	1540.162	C46	194.6	1540.557
H45	194.55	1540.953	C45	194.5	1541.349
H44	194.45	1541.746	C44	194.4	1542.142
H43	194.35	1542.539	C43	194.3	1542.936
H42	194.25	1543.333	C42	194.2	1543.730
H41	194.15	1544.128	C41	194.1	1544.526
H40	194.05	1544.924	C40	194	1545.322
H39	193.95	1545.720	C39	193.9	1546.119
H38	193.85	1546.518	C38	193.8	1546.917
H37	193.75	1547.316	C37	193.7	1547.715
H36	193.65	1548.115	C36	193.6	1548.515
H35	193.55	1548.915	C35	193.5	1549.315
H34	193.45	1549.715	C34	193.4	1550.116
H33	193.35	1550.517	C33	193.3	1550.918
H32	193.25	1551.319	C32	193.2	1551.721
H31	193.15	1552.122	C31	193.1	1552.524
H30	193.05	1552.926	C30	193	1553.329
H29	192.95	1553.731	C29	192.9	1554.134
H28	192.85	1554.537	C28	192.8	1554.940
H27	192.75	1555.343	C27	192.7	1555.747
H26	192.65	1556.151	C26	192.6	1556.555
H25	192.55	1556.959	C25	192.5	1557.363
H24	192.45	1557.768	C24	192.4	1558.173
H23	192.35	1558.578	C23	192.3	1558.983
H22	192.25	1559.389	C22	192.2	1559.794
H21	192.15	1560.200	C21	192.1	1560.606
